在SDN和TSN的一體化解決方案中，控制平面通過Openflow協議向數據平臺即硬件轉發層下發流表配置。硬件轉發層通過時間同步模塊實現1588時間同步功能，實現不同設備間的時間同步。其次，硬件轉發層首先對輸入的報文進行解析操作，并針對解析的結果提取查找Key，流表查找模塊則根據提取的Key值以及控制平面下面的規則進行匹配，并輸出匹配的查找結果。根據流表的配置規則目前支持的Action包括：1）端口轉發、丟棄、轉發給CPU等操作，實現結構圖如圖1所示。

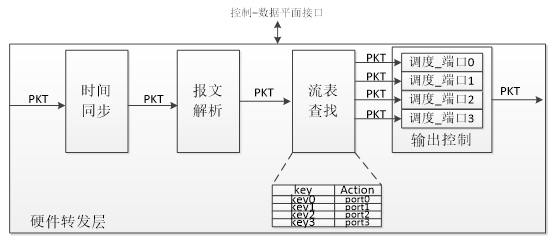

圖
1 SDN TSN一體化實現結構圖
輸出控制中的端口在調度是是根據報文分組的Vlan頭的PCP域進行隊列映射，實現時，根據其分組PCP值的不同將其映射為3個不同的等級，即7、6優先級最高為TSN的時間敏感流，5-3為預約帶寬流、2-0為盡力轉發流。如圖2所示。

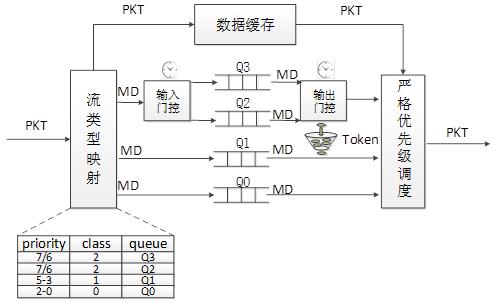

圖
2 端口調度實現結構圖
在流分組的處理時，首先是將分組數據緩存到數據緩存內，將流分組的 描述信息封裝到
Metadata 內進行隊列映射轉發。在映射時 TSN 流是基于 CQF 的乒乓隊列的形式進行輸入控制，即在偶時間存入偶隊列
Q2，奇時間 存入奇隊列 Q3。在輸出調度時偶時間調度奇隊列的數據輸出，奇時間調度
偶隊列數據輸出，根據輸入時間以及調度時間的控制從而保證了數據分組的 轉發延時。資源預留分組的輸出是基于令牌桶算法實現，從而保證了資源預
留流的帶寬要求。另外 3 類數據流均以嚴格優先級的方式進行輸出調度，即 TSN 時間敏感流優先級最高，預約帶寬流次之，盡力轉發流最低。
