為此，湖南新實網絡科技有限公司基于FPGA內部的查找表邏輯和RAM資源，設計實現了具有TCAM功能的IP核——XS-TCAM-104x320。

一、XS-TCAM-104x320的基本指標

目前實現的指標：

• 1． 編譯速率：125Mhz
• 2． 規則條數：320條
• 3． LUT資源：16799
• 4． RAM(M10K)資源：368
• 5． 查詢周期：首次單條規則查詢12周期出結果，后續連續查詢則1個時鐘周期出結果。

二、XS-TCAM-104x320的實現原理

XS-TCAM-104x320 IP，優勢如下：

• 1． 支持匹配域關鍵字的按需擴展；
• 2． 支持規則條目的按需擴展；
• 3． 支持硬件進行規則更新；
• 4． 采用流水化并行的處理方式可實現高速查找匹配；
• 5． 支持規則查找/更新按掩碼匹配；
• 6． 支持按優先級查找匹配。

2.2 設計思想

    XS-TCAM-104x320 IP使用二維數組的存儲方式，并行的進行規則更新及查找匹配，并采用流水化的方式實現多條規則匹配查找，從而實現高效快速的分類查找的目的。另外，此算法支持靈活的匹配域及流表表項的擴展能力，可滿足將來匹配域擴展及流表表項擴展的需求。
    XS-TCAM-104x320 IP是基于FPGA每個內嵌RAM塊可配置成512*20的雙端口RAM進行的實現， 圖1為XS-TCAM-104x320 IP基本處理結構圖，由于RAM塊為512*20因此切分的匹配域關鍵字（Key）為9位，查找邏輯以9位Key為查找地址對表項進行訪問，得到20位的規則索引標識位，優先級選擇器則根據優先級輸出最高優先級的規則索引。此算法將索引0位的規則定義為最高優先級的索引位。

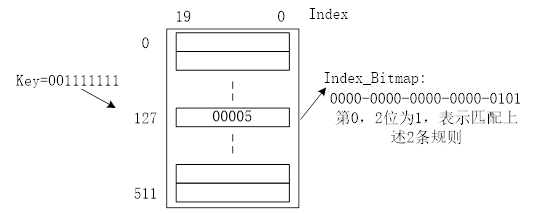

    參照圖2，圖2為流表匹配域的存儲結構圖，其為512*20的RAM存儲塊，在此可視為512*20的二維數組，其中行地址512個，為匹配域關鍵字（Key）字段；列地址為20個，為規則索引字段(Index)。圖2將9位的Key作為地址查找RAM（Key=00111_1111），查找出的結果為此關鍵字段命中的20條規則的索引標識位（Index_Bitmap）為0_0005，其中第0，2，位為1，表示該key匹配了上述2條規則。由于0為高優先級位，因此0號索引被輸出。

2.3 規則長度擴展

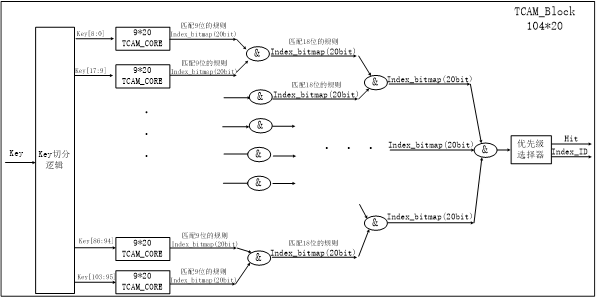

    對于104位的五元組信息，需12個9*20TCAM_CORE即可實現，輸出的bitmap進行比特與即可得到匹配的bitmap，如圖3所示；     最后，通過優先級選擇器選擇優先級比較高的索引輸出。

2.4 規則數目擴展

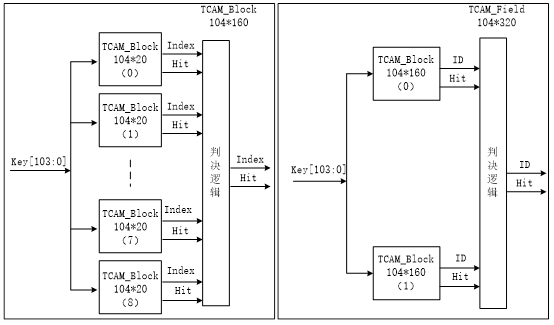

    通過擴展TCAM_Block模塊可以實現規則數目的擴展，如圖4所示，通過將不同的規則對應到不同TCAM_Block模塊的Bitmap中，則可以并行的擴展規則的數目。通過此方式在資源允許的情況下可以無限制的擴展。     目前基于Altera A5 FPGA 的FAST架構只實現的320條規則，若用戶需要更多表項即可按需擴展。
